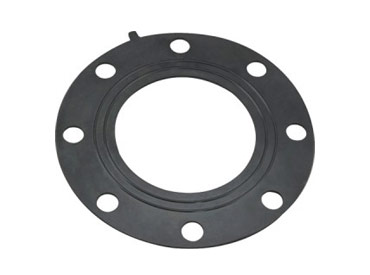

法兰垫片
分类: OEM/ODM(定制产品)
发布时间: 2014-09-02 11:49

公称直径 DN |

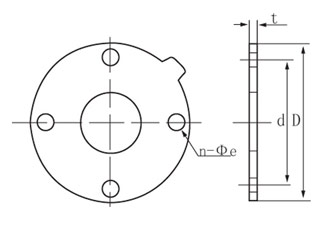

外形尺寸(mm) | ||||
D | d | t | Φe | n | |
15 | 95 | 65 | 2 | 14 | 4 |
20 | 105 | 75 | 2 | 14 | 4 |
25 | 115 | 85 | 2 | 14 | 4 |
32 | 140 | 100 | 2.5 | 18 | 4 |
40 | 150 | 110 | 2.5 | 18 | 4 |
50 | 165 | 125 | 2.5 | 18 | 4 |
65 | 185 | 145 | 2.5 | 18 | 4 |
80 | 200 | 160 | 2.5 | 18 | 8 |
100 | 220 | 180 | 2.5 | 18 | 8 |
125 | 250 | 210 | 3 | 18 | 8 |
150 | 280 | 240 | 3 | 22 | 8 |
200 | 340 | 295 | 3 | 22 | 8 |
250 | 390 | 350 | 3 | 23 | 12 |
300 | 445 | 400 | 3 | 23 | 12 |
